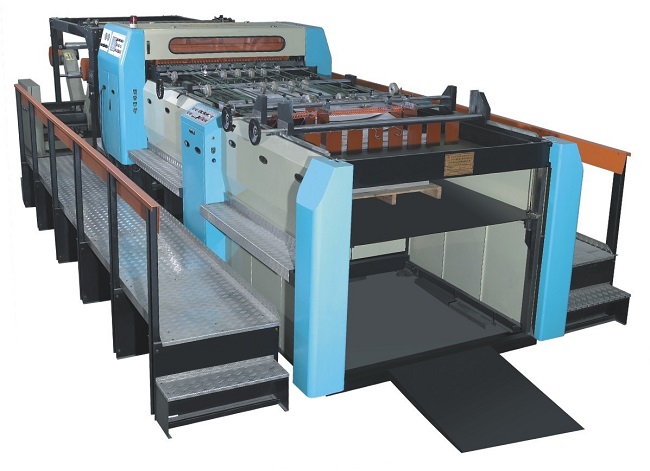

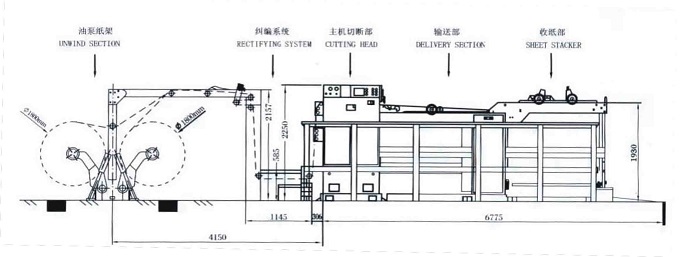

VGQ-1400/1700 高速全自动螺旋刀高精密切纸机
l 用途及特点:
随着纸品加工业和印刷工业的不断发展和竞争，滚筒切纸机已是纸品加工业及印刷工业不可缺少的配备之一。VGQ-1400/1700高速伺服传动高精密螺旋刀切纸机采用欧美及日本等电子零配件，更灵活地应用电脑控制及机械双结合的技术使机械操作简单，维修方便，更确保机械在高速运作情况下保持裁切精度及机械的稳定。深受各国纸品加工企业及印刷行业用户的广泛采用。
1. 高精度单螺旋到切纸机:
上刀辊 | 采用英国切刀方法,以有效降低切纸时之荷重及噪音,延长切刀之寿命. 上刀辊整体钢件结构φ404MM后作精密加工，并经动态平衡调整，有效降低高速运转时之震动及噪音。 |
下刀座 | 采用铸铁一体成形铸造，再经精密加工，稳定性佳。 |
主动辊 | 辊面有扩张纹路设计，并以气缸控制辊体之加压夹纸。 |
回切刀 | 以特殊合金钢精密加工制成，寿命特长；刀刃容易调较。 |
安全罩 | 安全罩掀开即自动停机，安全有保障。 |
2. 纸张棱角调整系统:
型式 | 采用英国刀座固定方法固定，省时省力,提高效率。 |
控制方式 | 依操作面PLC伺服马达自动控制板视窗上之刻度尺作纸张棱角之调整有效降低纸张不良品，提高效率。 |
3. 静电消除设备:
型式 | 静电消除配合离子发生器，以消除纸张上之静电 |
主机 | 高效能离子发生器 |
静电消除棒 | 有效放电范围1400mm |
4. 对剖及纸边收集系统:
型式 | 自动式修裁分条刀及两侧废纸边抽吸风管风车 |
上刀 | 可调式升降，切换式靠刀，切纸幅刀距手动调整 |
下刀 | 刀轴上下位置固定，切纸幅刀距手动调整 |
风车 | 1.5KW马达驱动 |
Y型废纸边收集管及固定架 | |
5. 自动计数及标签插入装置:
型式 | 精准计数横插式 |
功能 | A. 将欲插入标签之张数在轻触式电脑界面上输入后，即可依设定值插入标签 B.不良品补张功能 |
6. 纸张输送设备:
型式 | 水平多段差速式输送，以生产分离计数及纸张堆叠效果。（输送皮带：瑞士产哈巴斯特品牌） |
第一输送段 | 快速分离切断之纸张 |
第二输送段 | 可单动或连动控制，调整纸张以瓦叠送出。（同步皮带：瑞士产） |
出纸输送段 | 精制纸张分隔器，可配合纸幅作调整.加压输纸轮可增加纸张之稳定性，避免纸张偏移 |
7. 自动齐纸集纸设备:
型式 | |
1300mm (51”) | |
集纸尺寸 | W= |
齐纸设备 |
8. 电脑操控系统:
电器操控系统操作简便
切断长度、数量及成品总数等，可直接输入
实际切断长度及裁切数量可即时显示
9. 驱动马达系统:
配置 | 数量 | 产地 |
回切刀AC伺服马达11kw | 1 Set | FEISI |
输纸AC马达7.5kw | 1 Set | |
第二段输送皮带变频马达7kw | 1 Set | TAIWAN |
集纸台升降油压马达3.3kw | 1 Set | TAIWAN |
正面齐纸减速马达0.2kw | 1 Set | TAIWAN |
纸边收集风车AC马达2.2kw | 1 Set | TAIWAN |
原纸架油压马达4.0kw | 1 Set | TAIWAN |
10. 随机备品:
名称 | 数量 |
特殊合金钢上下横切刀 | 1 Set |
标签纸 | 10 PCS |
工具箱 | 1 Set |
11. 双臂油压无轴式原纸架:
最大原纸直径 | 1800mm(71〞) |
最大原纸宽度 | 1450/1750mm |
最小原纸宽度 | 500mm(20〞) |
纸管直径 | 3〞、6〞、12〞 |
油压驱动单元2.2kw | |
夹纸臂开合及前后移动，以油压缸驱动。 | |
夹纸臂升降，以油压缸驱动。 | |
英国多点刹车器 | |
导纸辊及相关支架。 | |
12.自动导边及张力控制系统:
自动导边系统 | 汽油压式，采用精确感测阀控制，以油压缸驱动。（台湾产） |
张力控制系统 | 气动张力回路感应控制，由摆动辊调节气压臂升降，以调整刹车大小；PLC日本SMC控制阀自动控制 |
13.吸尘设备系统:
主要吸出纸张上及切纸后的纸毛、纸尘。
使纸张在印刷过程中减少污染物
l 主要技术参数:
型号 | VGQ-1400 | VGQ-1700 |
切纸型式 | 上刀回切，下刀固定 | |
最大放卷宽度 | 1450 mm | 1750 mm |
最大放卷直径 | 1800 mm (71”) | |
切断长度范围 | 450~1450 mm | |
剖纸幅数 | 2 Sheets (1 / 2 / 3 / 4 / 5 / 6 can be choose) | |
速度 | 320 cuts/min 300 m/min | |
纸张克重 | 55~ | |
裁刀负载 | 550 gsm/m2 | |
切断精度 | (切断长度 1000mm is: ± (切断长度＞1000mm is: ±0.2%) | |
收纸高度 | 1300 mm | |
气源 | 0.8MPa | |
功率 | 3phases-380V-50Hz or 3phases-220V-60Hz | |
重量 | 12 t | 14 t |
体积 | 10000×3600× | 10000×3800× |
1. 切断精度：基于卷筒纸的密度、卷数及材质，1000mm以下为±0.3mm，1000mm以上为±0.1%,加速或减速时为±0.25%， 1200mm以上加速或减速时为±0.5%。以上数据基于切断时稳定运行及正确的操作程序.(切纸卷数为1卷时,切纸长度方为正确长度)
2. 产量: 大约50吨/天。实际产量取决于纸张材质、纸张克重、切断长度、卷筒纸数量、操作员技术、操作情况等。
l 标准配置:
序号 | 名称 | 数量 |
1 | 高精密螺旋刀切纸机 | 1台 |
2 | 纸张棱角调正系统 | 1台 |
3 | 静电消除设备 | 1台 |
4 | 对剖及纸边收集系统 | 1台 |
5 | 自动计数及标签插入装置 | 1台 |
6 | 纸张输送设备 | 1台 |
7 | 自动齐纸集纸设备 | 1台 |
8 | 电器系统 | 1台 |
9 | 电器操控系统 | 1台 |
10 | 电脑控制驱动系统 | 1台 |
11 | 驱动马达系统 | 1台 |
12 | 吸尘设备系统 | 1台 |
13 | 双臂油压无轴式原纸架 (含轨道台车2条) | 1台 |
14 | 自动导边纠偏系统 | 1台 |
15 | 张力控制系统 | 1台 |
16 | 随机备件 | 1套 |
17 | 多点式气囊刹车控制系统 | 1台 |
