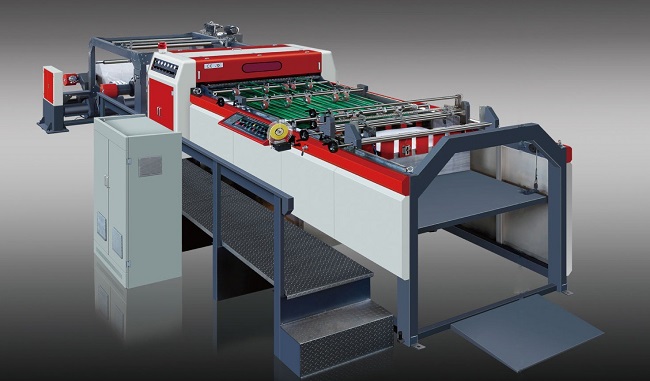

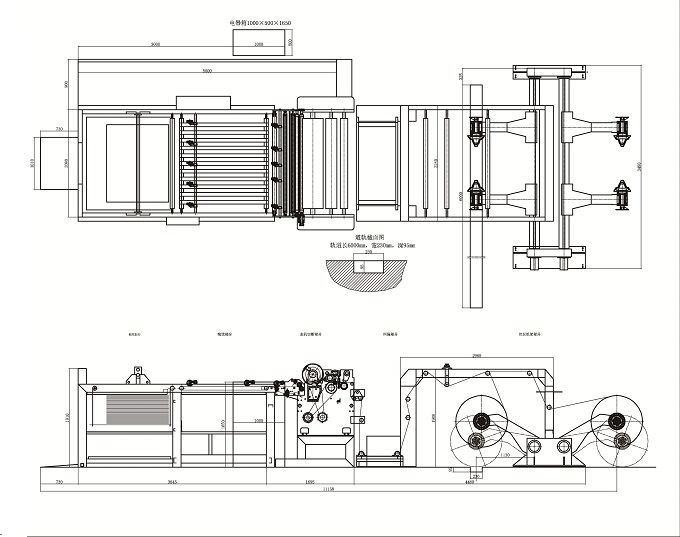

VGQ-1400/1700C 高速全自动螺旋刀高精密切纸机
l 用途及特点:
本产品从研发、生产至今已有27年之久，其控制系统由英国TRID运动控制器和美国EMERSONPLC、台湾ＨＩＴＥＣＨ触摸屏等组成。本机电脑控制系统采用国际一流品牌日本安川ＹＡＳＫＡＷＡ伺服电机、驱动器，及日本ＡＣ变频器，关键部件选用进口名优产品。具有切纸速度快且稳定。德国精密轴承及切断刀，切断精度高，使用寿命长。轻触式电脑操控界面，美观方便。设计合理的反曲架，能保证纸张的平坦。放卷采用液压升降、无芯装夹，全自动张力控制，它领先于目前国内纸品及印刷同类的加工机器，并将为贵公司提高成倍生产效率，增加产能和效益！
1. 高精度单螺旋到切纸机:
上刀辊 | 采用德国切刀方法,以有效降低切纸时之荷重及噪音,延长切刀之寿命. 上刀辊体以精钢焊接后作精密加工，并经平衡调整，有效降低高速运转时之震动及噪音。 |
下刀座 | 采用铸铁一体成形铸造，再经精密加工，稳定性佳。 |
主动辊 | 辊面有扩张纹路设计，并以气缸控制辊体之加压夹纸。 |
回切刀 | 以特殊合金钢精密加工制成，寿命特长；刀刃容易调较。 |
安全罩 | 安全罩掀开即自动停机，安全有保障。 |
2. 纸张棱角调整系统:
型式 | 采用德国刀座固定方法固定，省时省力,提高效率。 |
3. 静电消除设备:
型式 | 等离子棒式，以消除纸张上之静电 |
主机 | 高效静电 |
静电消除棒 | 有效放电范围1450mm |
4. 对剖及纸边收集系统:
型式 | 自动式修裁分条刀及两侧废纸边抽吸风管风车 |
上刀 | 可调式升降，切换式靠刀，切纸幅刀距手动调整 |
下刀 | 刀轴上下位置固定，切纸幅刀距手动调整 |
风车 | 1.5KW马达驱动 |
Y型废纸边收集管及固定架 | |
5. 自动计数及标签插入装置:
型式 | 精准计数横插式 |
功能 | A. 将欲插入标签之张数在轻触式电脑界面上输入后，即可依设定值插入标签 B.不良品补张功能 |
6. 纸张输送设备:
型式 | 水平多段差速式输送，以生产分离计数及纸张堆叠效果。（输送皮带：瑞士产哈巴斯特品牌） |
第一输送段 | 快速分离切断之纸张 |
第二输送段 | 可单动或连动控制，调整纸张以瓦叠送出。（同步皮带：瑞士产） |
出纸输送段 | 精制纸张分隔器，可配合纸幅作调整.加压输纸轮可增加纸张之稳定性，避免纸张偏移 |
7. 自动齐纸集纸设备:
型式 | |
1300mm (51”) | |
集纸尺寸 | W= |
齐纸设备 |
8. 电脑操控系统:
电器操控系统操作简便
切断长度、数量及成品总数等，可直接输入
实际切断长度及裁切数量可即时显示
9. 驱动马达系统:
配置 | 数量 | 产地 |
回切刀AC伺服驱动器 | 1 Set | JAPAN YASKAWA brand) |
输纸YASKAWA马达 | 1 Set | YASKAWA brand |
第二段输送皮带变频马达 | 1 Set | TAIWAN |
集纸台升降AC马达 | 1 Set | TAIWAN |
正面齐纸AC马达 | 1 Set | TAIWAN |
纸边收集风车AC马达 | 1 Set | SHENZHEN |
原纸架AC马达 | 1 Set | SHENZHEN |
10. 随机备品:
名称 | 数量 |
特殊合金钢上下横切刀 | 1 Set |
标签纸 | 10 PCS |
工具箱 | 1 Set |
11. 双臂油压无轴式原纸架:
最大原纸直径 | 1600mm(63〞) |
最大原纸宽度 | 1450/1750mm |
最小原纸宽度 | |
纸管直径 | 3〞、6〞、12〞 |
油压驱动 | |
夹纸臂开合及前后移动，以油压缸驱动。 | |
夹纸臂升降，以油压缸驱动。 | |
气压刹车器（深圳产）。 | |
导纸辊及相关支架。 | |
12.自动导边及张力控制系统:
自动导边系统 | 汽油压式，采用精确感测阀控制，以油压缸驱动。（台湾产） |
张力控制系统 | 气动张力控制，由摆动辊调节气压臂升降，以调整刹车大小 |
l 主要技术参数:
型号 | VGQ-1400C | VGQ-1700C |
切纸型式 | 上刀回切，下刀固定 | |
最大放卷宽度 | 1450 mm | 1750 mm |
最大放卷直径 | 1600 mm (75”) | |
切断长度范围 | 450~1450 mm | |
剖纸幅数 | 2 Sheets (1 / 2 / 3 / 4 / 5 / 6 can be choose) | |
速度 | 420 cuts/min 400 m/min | |
纸张克重 | 50~ | |
裁刀负载 | 550 gsm/m2 | |
切断精度 | (切断长度 (切断长度＞ | |
收纸高度 | 1300 mm | |
气源 | 0.8MPa | |
功率 | 3phases-380V-50Hz or 3phases-220V-60Hz | |
重量 | 12 t | 14 t |
体积 | 10000×3600× | 10000×3800× |
1. 切断精度：基于卷筒纸的密度、卷数及材质,1200mm以下为±0.3mm, 1200mm以上为±0.1%,加速或减速时为±0.1%,以上数据基于切断时稳定运行及正确的操作程序.(切纸卷数为1卷时,切纸长度方为正确长度)
2. 产量: 大约45~50吨/天。实际产量取决于纸张材质、纸张克重、切断长度、卷筒纸数量、操作员技术、操作情况等.
l 标准配置:
序号 | 名称 | 数量 |
1 | 高精密螺旋刀切纸机 | 1台 |
2 | 纸张棱角调正系统 | 1台 |
3 | 静电消除设备 | 1台 |
4 | 对剖及纸边收集系统 | 1台 |
5 | 自动计数及标签插入装置 | 1台 |
6 | 输送设备 | 1台 |
7 | 自动齐纸集纸设备 | 1台 |
8 | 电器系统 | 1台 |
9 | 电器操作系统 | 1台 |
10 | 电脑控制驱动系统 | 1台 |
11 | 驱动马达系统 | 1台 |
12 | 自动除尘设备 | 1台 |
13 | 双臂油压无轴式原纸架 | 1台 |
14 | 自动导边纠偏系统 | 1台 |
15 | 张力控制系统 | 1台 |
16 | 随机备件 | 1套 |
