l  用途及特点:

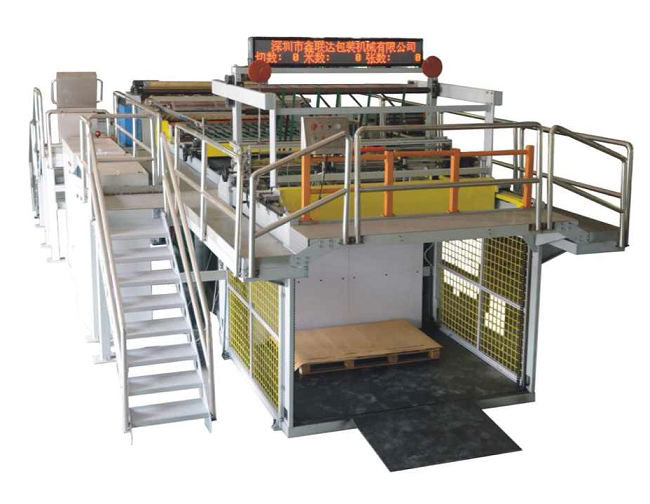

随着纸品加工业和印刷工业的不断发展和竞争，滚筒切纸机已是纸品加工业及印刷工业不可缺少的配备之一。VGQ-1400/1700A2双转子螺旋高速无印痕切纸机采用欧美及日本等电子零配件，更灵活地应用电脑控制及机械双结合的技术使机械操作简单，维修方便，更确保机械在高速运作情况下保持裁切精度及机械的稳定。深受各国纸品加工企业及印刷行业用户的广泛采用。

1.        VGQ-1400/1700/1900/2200/2500A2双转子螺旋高速无印痕切纸机主要功能说明：

1)       MRS-4油压原纸架,壹台无轴式力油压上纸架，可同时上2卷纸，

2)       轴芯6″、12″和16″机械膨胀夹头，最大上卷直径Ø1800mm.

3)       采用先进的可编程控制张力传感器和日本汽电比例阀(SMC)和多点式气囊自动张力控制器,能在高速切纸时，自动控制纸张张力大小。

4)       油压上纸，油压夹纸与左右移动。

5)       地下纸卷输送小车, I型导轨    1套；

6)       槽式小车长度为1M             1套；

7)       跨越导轨的最大轮载荷：3t；

8)       槽式小车上纸卷的正确校直定位由客户来完成，导轨处打尺标。

9)       装纸程序必须由最后一个退卷单元开始（在加载方向可以看出），应约在输送小车前3米定位纸卷。为了方便定位，可在底板上画一条直线作为参考线。在纸卷校正后，操作员可划开纸卷面上几层，然后纸落在后面的地板上面，从而盖住地板和输送小车，这样，纸卷可清净地上到输送小车上，当纸卷上到输送小车上后，可准备接头了。带碟刹的纸幅张力控制系统带气动空冷碟刹在主控制面板手动改变纸幅的张力数据。

2.        纠平设备：采用电动马达移动式机构,调整不同卷径,任意调整适中为准.

3.        双螺旋横切刀机构：采用精磨无间隙齿轮传动，上下切刀刀轴采用合金钢空心辊制造ф260MM后作,经热处理，由加工中心一次性加工完成，以保证切刀轴的精度：横切刀，从而能保证切刀的使用寿命与切纸精度。切纸方式以螺旋剪切式，切口光滑平整.

4.        高低速输送部：高速输送带与低速输送带各自独立转动，动力速度独立微调传动，从而保证输送纸张位置不变，防静电输送带，以保证高速时叠纸无误。

5.        收纸部：自动收纸，由电脑设定收纸数量，带有振动整平机构。

6.        控制部：主机通过交流变频无级调速，自动计数，自动张力控制。触摸屏参数设置，PLC控制。

纸辊直径：最小500mm，最大1800mm

纸辊宽度：最小600mm，最大1400mm

纸辊重量：最大4000kg

7.        横切刀：

工作宽度：最大1450mm（总的），最大1400mm（净的）

8.        速度：

1)       生产速度:最快300米/分。最快刀数350 刀/分,(指刀周长为标准）.

2)       额定刀裁：400克-800克/平方米，涂布白板、胶版纸的标准格式，包括纵切和横切，生产速度取决于纸张的质量和重量。

9.        切割偏差：

1)       纸张长度（横切）±0.25mm

2)       方正度：同一令里的一张纸相邻两边的最大偏差是±0.5mm。

3)       机器的这些数字速度取决于最后的设计，纸张的重量，纸张的质量，纸张的情况和切割长度。

10.    传动系统：

1)       传动系统：      AC伺服

2)       主传动电机：    55KW单驱动,永磁同步马达菲仕加重型*2

3)       电源：          3*380V±5%

4)       频率：          50HZ±2%

5)       安装负荷：      横切和退卷单元大约260kva

6)       主控：          英国CT控制系统

11.    空气要求：

1)       压缩空气：压力计的最小压力是5bar，是清洁的，油水分离，冷凝点是4度/6bar，质量要求同纸机仪表用气，（按设计，设备上的4-6点，由客户提供）。

2)       润滑系统：横切单元切刀循环润滑油。所有的牵引辊和万向轴，以及其他运行部分配有永久性的免维护的润滑油。如果操作条件需要，这些原件可进行油脂再润滑。所有必要的润滑点被集中在一起的技术上可行的几个位置。

12.    纸类型:相对湿度:30-80%，温差不能导致冷凝。

l  主要技术参数:

1)       切断长度准确度  ：基于卷筒纸的密度、卷数及材质，1000mm以下为±0.2mm，1000mm 以上为±0.25MM，1200MM以上可加速或减速时为±0.3MM,以上数据基于切断时稳定运行及正确的操作程序。

2)       产量: 大约50吨/天。实际产量取决于纸张材质、纸张克重、切断长度、卷筒纸数量、操作员技术、操作情况等.

1.     标准配备内容:

1)       双转子螺旋高速分切机（电子凸轮,自动纸张棱角对正）1 SET

2)       电动纸张纠平器           1 SET   加重型    3SET

3)       静电消除设备              1 SET

4)       自动计数标签插入设备     1 SET

5)       高速纸张输送设备        1 SET

6)       底速纸张输送设备          1 SET

7)       自动齐纸集纸设备          1 SET

8)       电器操控系统            1 SET        操作系统：轻触式电脑界面操作

9)       主驱动马达系统台湾55KW      1 SET        主传动系统：AC伺服马达单马驱动

10)   送纸马达系统台湾11KW   1 SET     传动系统：AC伺服马达

11)   随机工具                      1 SET

12)   纵切刀                    1 SET

13)   双臂油压无轴式原纸架     1 SET    原纸夹臂升降均采用油压式；油压缸4支左右移动用；￠100*L450升降用，运行平稳，定位准确。各原纸夹臂之刹车均采用多点气囊式刹车，每台全油压式原纸架各附两组原纸输送车,油压控制阀台湾东方或日本油严。

2.     规格明细:

l  高精度双刀切纸机:

1)       上下刀辊：采用德国切刀方法，以有效降低切纸时之荷重及噪音，延长切刀之寿命。

2)       刀辊采用合金钢空心辊制造φ260MM后作精密加工，并经动态平衡调整，有效提高车速降低高速运转时之震动及噪音,减少纸毛粉。

3)       主动辊：采用合金钢空心辊制造φ400MM后作精密加工，动平衡调整表面喷砂，硬铬处理。

4)       从动辊：辊面有进口内磨胶，有扩张纹路设计，并以气缸控制辊体之加压夹纸。

5)       切刀片：以钻石特殊硬质合金钢精密加工制成，寿命特长，刀刃容易调校。

6)       安全罩：安全罩掀开即自动停机，安全有保障。

l  纸张棱角调正系统:

1)       控制方式：螺旋伺服飞剪裁切有效控制纸张棱角之调整，有效降低纸张不良品,提高效率。

l  静电消除设备：

1)       型式：静电消除棒配合离子发生器，以消除纸张上之静电。

2)       主机：高效能离子发生器。

3)       静电消除棒：有效放电范围1400mm。

l  自动计数标签插入设备

1)       型式：精准计数横插式

2)       功能： a)将欲插入标签之张数在轻触式电脑界面上输入后，即可依设定值插入标签;

b)不良品补张功能.

l  纸张输送设备

1)       型式：水平多段差速式输送，以产生分离计数及纸张堆叠效果.

2)       第一输送段：快速分离切断之纸张，快速排废装置

3)       第二输送段：可单动或连动控制，调整纸张以叠状送出.

4)       出纸输送段：精制纸张分隔器，可配合纸幅作调整.

l  自动齐纸集纸设备：

1)        型式：机械式升降堆叠集纸台，纸张堆叠至相当高度时即自动下降.

2)        纸张有效堆叠高度最大为1800mm(71").

3)        集纸尺寸：W=1400mm，L=1600mm.

4)        齐纸设备：电动式正面齐纸机构、动式两侧齐纸机构、可调式后挡板机构

l  电器操控系统：

1)       电器操控系统操作简便.

2)       切断长度、数量及成品总数等，可直接输入.

3)       实际切断长度及裁切数量可即时显示.

4)       设定张数够数自动停机.

l  驱动马达系统：

1)       螺旋刀AC伺服马达55KW               1台（加重型       2台）

2)       输纸AC伺服异步马达11KW                  1台

3)       第一段高速传送马达3.5KW         1台

4)       第二段输送皮带变频马达1.5KW     1台

5)       正面齐纸减速马达0.1KW                  1台         台湾

6)       接纸板升降台用减速马达链条升降   1台     马达1.5KW

l  随机备品：

1)       特殊硬质合金钢上下横切刀        1组

2)       标签纸                               10卷

3)       工具箱                           1组

4)       主传动同步带                       1组

l  自动张力控制系统台湾、PLC、 SMC控制阀自动控制

l  吸尘设备系统：

1)       主要吸出纸张上及切纸后的纸毛、纸尘。

2)       使纸张在印刷过程中减少污染物。

l  操作走台：花纹板加护栏

l  甲方自备项目：

1)       与本切纸机相关之土木工程及基础工事。

2)       本机电气控制箱之外之主电源配线及电气管线埋设工事。

3)       空压气源及配置本机之空压管线。

4)       现场机械吊卸作业。

5)       本机用之润滑油，液压油。

l  设备性能：

1)       各项机械设备指标、性能、参数、设备噪声、振动指标等进行担保。

2)       所有设备为全新的、按照相关国家标准、行业标准制作的设备。满足双方约定的质量标准及最新的相关国家标准、行业标准。标准有差异的，按较高标准执行.

l  整设备配电功率：

1)       总最大电流：80KW-210A  （加重型110KW-29A）

2)       总控开关：200A         （加重型 280A）

3)       总线径：50平方（铜芯）（加重型75平方（铜芯）

l  订购件品牌：

1)       调心轴承:德国 FAG，瑞典SKF

2)       带座轴承:TR

3)       主机马达:台湾同步伺服或宁波菲仕

4)       减速马达:台湾晟邦、台湾东源

5)       变频器:阿尔法

6)       低压电器: 施耐德

7)       按钮: TE 油封:台湾  TTO

8)       译码器:日本内密控

9)       张力传感器：台湾

10)   气压比例压阀:日本SMC

11)   触摸屏:PLC

12)   控制器:主控伺服驱动器、英国CT伺服控制器和驱动器
